ضوابط NFPA-72
- شناسه خبر: 19543
- تاریخ و زمان ارسال: 19 مهر 1396 ساعت 17:00
در شماره قبلی به بررسی شرایط طراحی سیستم‌ها براساس NFPA-72 پرداختیم. در این شماره کاشف‌های مختلف مورد بررسی قرار می‌گیرد.
۵-۲- کاشف‌های دودی
۵-۲-۱- نکات عمومی
۵-۲-۱-۱- طراحی این کاشف‌ها براساس اهداف عملکردی‌شان می‌باشد.
۵-۲-۱-۲- ضوابط مطرح‌شده در این قسمت مربوط به مکان‌های عادی می‌باشد.
۵-۲-۱-۳- در مکان‌هایی که کاشف جهت کنترل گسترش دود نصب می‌شود، باید مطابق با بند ۵٫۱۶ باشد.
۵-۲-۱-۴- به منظور جلوگیری از هشدار کاذب، انتخاب و جانمایی کاشف دود باید متناسب با مشخصات کاشف و محل نصب صورت گیرد.
۵-۲-۱-۵- در شرایط زیر امکان نصب کاشف دودی وجود ندارد، مگر آنکه کاشف مذکور به طور خاص برای چنین شرایطی ساخته شده باشد.
الف) دمای زیر صفر درجه سانتی‌گراد
ب) دمای بالاتر از ۳۸ درجه سانتی‌گراد
ج) رطوبت نسبی بالاتر از ۹۳ درصد
د) سرعت هوای بیش از ۵/۱ متر بر ثانیه
۵-۲-۱-۶- مکان نصب کاشف‌های دود باید با در‌نظرگرفتن منابع دود، بخار و گردوغبار در محیط طراحی شود تا از آسیب به کاشف و همچنین بروز خطاهای کاذب جلوگیری به عمل آید.
۵-۲-۱-۷- نصب کاشف دود تا قبل از اتمام کار ساخت‌وساز و تمیزکاری ساختمان نباید انجام شود. مگر در مواردی که جهت ایمن‌سازی محل پروژه در مراحل ساخت نیاز به نصب کاشف باشد. کاشف‌هایی که در زمان ساخت پروژه نصب شده‌اند و حساسیت آنها تغییر کرده است، باید باتوجه به نکات فصل ۱۰ تمیز شده یا تعویض گردند.
[auth]
۵-۲-۲- حساسیت
۵-۲-۲-۱- حساسیت و میزان خطای کاشف‌های دود (براساس درصد افت دید در هر فوت) باید بر روی آنها درج شده باشد.
۵-۲-۲-۲- حساسیت کاشف‌هایی که قابل‌تنظیم هستند، نباید کمتر از ۶/۰ درصد افت دید در هر فوت باشد.
۵-۲-۲-۳- درصورتی‌که حساسیت کاشف قابل‌تنظیم باشد، کاشف باید قابلیت بازگشت به تنظیمات کارخانه را داشته باشد.
۵-۲-۲-۴- درصورتی‌که حساسیت کاشف به‌صورت نرم‌افزاری قابل‌تنظیم باشد، می‌تواند تنها رنج حساسیت قابل‌برنامه‌ریزی بر روی کاشف درج شود.
۵-۲-۲-۵- مکان و فاصله کاشف‌های دودی باید براساس پیش‌بینی جریان‌های دود ناشی از حریق احتمالی و جریان‌های موجود هوا در محیط موردنظر (به صورت طبیعی و یا ناشی از حریق)، انتخاب گردد.
۵-۲-۲-۶- در طراحی کاشف‌های دود، باید تاثیر مؤلفه‌های زیر در پیش‌بینی پاسخ کاشف به حریق احتمالی در محیط، در نظر گرفته شود.
الف) سطح و شکل سقف
ب) ارتفاع سقف
ج) ترکیب محتوای منطقه حفاظت‌شده
د) مشخصات قابلیت‌اشتعال و مقدار مواد سوختنی در منطقه حفاظت‌شده و احتمال وقوع حریق
هـ) تهویه
و) دما، فشار، رطوبت، ارتفاع از سطح دریا
۵-۲-۲-۷- اگر هدف از نصب کاشف، حفاظت در برابر خطر خاصی باشد، کاشف می‌تواند نزدیک‌تر به محل خطر، نصب شود. (به عنوان مثال در گوشه سالن مواد قابل‌اشتعال انبار شده باشد)
۵-۲-۳- کاشف‌های دودی نقطه‌ای
۵-۲-۳-۱- کاشف‌های دودی نباید در محدوده فاصله ۱۰۰ میلی‌متر از سقف یا دیوار (مطابق شکل) نصب شوند.
۵-۲-۳-۲- در سقف‌های مسطح، فاصله میان کاشف‌ها باید مطابق بندهایی که در ادامه ذکر می‌شود، باشد.
۵-۲-۳-۳- در شرایطی که طراحی مبتنی بر عملکرد برای فضا مد نظر نباشد، کاشف‌های دودی می‌توانند با فاصله ۱/۹ متر از یکدیگر نصب شوند.
۵-۲-۳-۴- در تمام موارد دستورالعمل‌های شرکت سازنده لازم‌الاجراست.
۵-۲-۳-۵- برای تشخیص حریق‌های شعله‌ای به پیوست (ب) NFPA 72 نسخه ۲۰۰۷ مراجعه شود.
۵-۲-۳-۶- در سقف‌های مسطح، تمامی نقاط سقف باید یک کاشف در فاصله S 7/0 داشته باشند.
۵-۲-۳-۷- برای طراحی جانمایی کاشف‌های دودی نقطه‌ای، تیر و تیرچه تفاوتی نداشته و هر دو شرایط یکسانی دارند.
۵-۲-۳-۸- برای سقف‌های دارای اختلاف سطح، شرایط زیر باید رعایت شود:
۵-۲-۳-۹- اگر ارتفاع تیر کمتر از ۱۰درصد ارتفاع سقف باشد، شرایط طراحی مانند سقف مسطح در نظر گرفته می‌شود.
۵-۲-۳-۱۰- در صورتی که ارتفاع تیر بیش از ۱۰درصد ارتفاع سقف و فاصله تیرها بیش از ۴۰ درصد ارتفاع سقف باشد، باید در فضای میان هر دو تیر، یک کاشف نصب گردد.
۵-۲-۳-۱۱- برای اتاق‌های با مساحت ۸۴ مترمربع و یا کمتر، نصب یک کاشف دود کافی است.
۵-۲-۳-۱۲- در سقف‌های شیب‌داری که دارای تیرهای موازی با شیب هستند، موارد زیر باید رعایت شود:

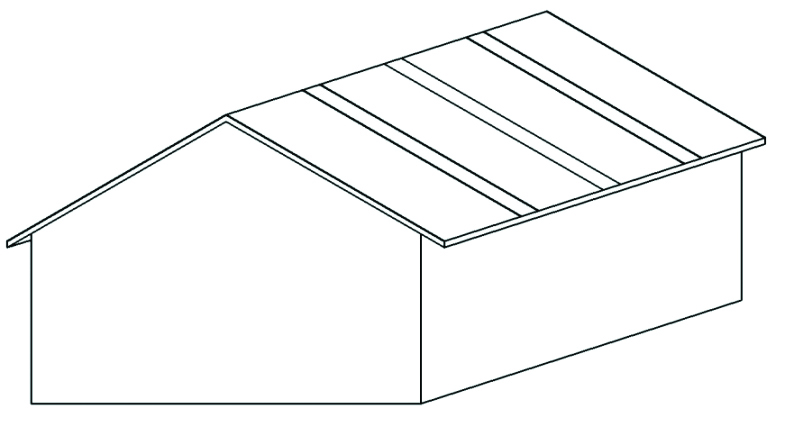

شکل ۰۷ سقف‌های شیب‌دار دارای تیرهای موازی
الف) فاصله کاشف‌ها مطابق قسمت قبل (سقف‌های اختلاف سطح) باید تعیین گردد.
ب) ارتفاع سقف باید برابر با میانگین ارتفاع در طول شیب در نظر گرفته شود.
ج) برای شیب‌های بیش از ۱۰ درجه، لازم نیست فاصله S 5/0 از دیوار رعایت شود.
د) فاصله کاشف‌ها باید براساس تصویر افقی سقف اندازه‌گیری شود.
۵-۲-۳-۱۳- برای سقف‌های شیب‌دار دارای تیرچه، کاشف باید زیر تیرچه نصب شود.
۵-۲-۴- کاشف‌های دودی نمونه‌گیری از هوا
۵-۲-۴-۱- در کاشف‌های نمونه‌گیر، هر پورت نمونه‌گیری از هوا، به عنوان یک کاشف نقطه‌ای دودی در نظر گرفته می‌شود.
۵-۲-۴-۲- حداکثر زمان انتقال هوا از دورترین نقطه به کاشف، نباید بیش از ۱۲۰ ثانیه باشد.
۵-۲-۴-۳- شبکه لوله‌های نمونه‌گیری هوا باید براساس اصول دینامیک جریان صدا طراحی شود تا عملکرد موردنیاز را تأمین کند.
۵-۲-۴-۴- جزئیات طراحی شبکه لوله‌کشی نمونه‌گیری باید شامل محاسبات نشان‌دهنده مشخصات جریان خط لوله و تمامی پورت‌ها باشد.
۵-۲-۴-۵- تمام کاشف‌های نمونه‌گیر دودی باید درصورت عدم تطابق مشخصات جریان وارده با شرایط مشخص‌شده از سوی کارخانه، اعلام خطا نماید.
۵-۲-۴-۶- پورت‌های نمونه‌گیری و فیلترهای خطی (درصورت استفاده)، باید مطابق دستورالعمل کارخانه سازنده تمیز شوند.
۵-۲-۴-۷- شبکه لوله‌های نمونه‌گیری و اتصالات آن باید هوابند بوده و کاملاً محکم و ثابت نصب شده باشد.
۵-۲-۴-۸- در سیستم‌های نمونه‌گیر، باید علامت «لوله نمونه‌گیری کاشف دودی – دست نزنید» در محل‌های زیر مشخص شود:
الف) هنگام تغییر مسیر لوله‌ها
ب) در هر دو سمت محل عبور لوله از دیوار، سقف و کف
ج) در فواصل مشخص به صورت قابل‌رویت و به گونه‌ای که فاصله دو علامت بیش از ۶ متر نباشد.
۵-۳- کاشف دودی پرتوئی (بیم دتکتور)
۵-۳-۱- محل نصب کاشف‌های پرتوئی باید مطابق دستورالعمل کارخانه سازنده باشد.
۵-۳-۲- در جانمایی کاشف‌های پرتوئی، اثرات لایه‌بندی هوا باید در نظر گرفته شود.
۵-۳-۳- طول پرتو ساطع‌شده نباید بیش از مقدار مشخص‌شده از سوی سازنده باشد.
۵-۳-۴- آینه‌ها در کاشف‌های پرتوئی، باید مطابق دستورالعمل سازنده نصب شوند.
۵-۳-۵- فاصله جانبی کاشف‌های پرتوئی حداکثر می‌تواند S در نظر گرفته شود.

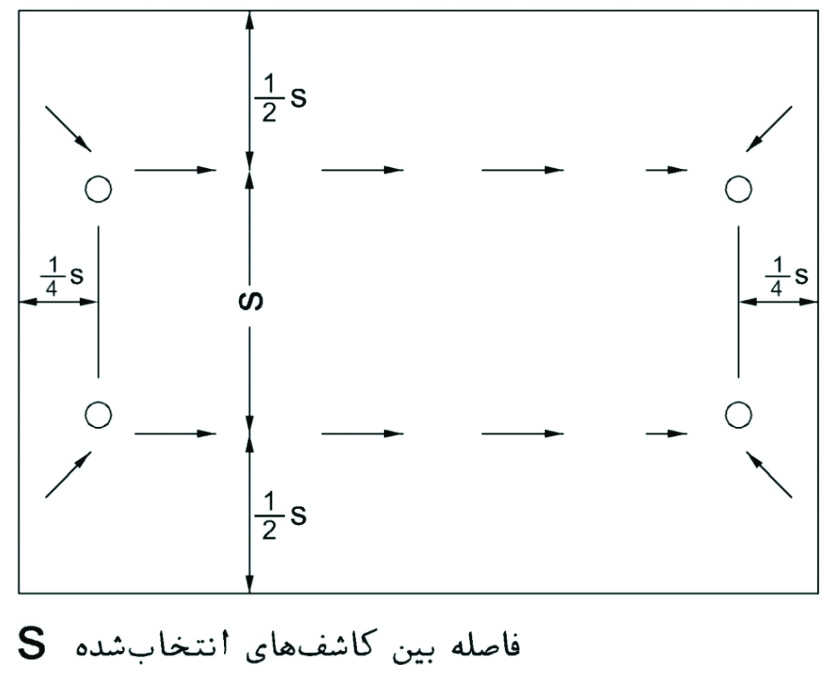

شکل ۰۸ – جانمایی کاشف‌های دودی پرتوئی
۵-۳-۶- کاشف پرتوئی باید معادل یک ردیف از کاشف‌های دودی نقطه‌ای برای کاربرد در سطوح شیب‌دار استفاده گردد.
۵-۳-۷- به منظور جلوگیری از خطاهای ناخواسته، آینه کاشف‌های پرتوئی باید در سطوح ثابت و بدون لرزش نصب شود.
۵-۳-۸- مسیر نور کاشف‌های پرتوافکن باید عاری از هرگونه مانع باشد.
۵-۳-۹- در سقف‌های دارای شیب دوطرفه، کاشف باید ابتدا در فاصله افقی بین ۱۰۰ الی ۹۰۰ میلی‌متری تاج قرار گیرد. تعداد و جانمایی کاشف‌های اضافی درصورت نیاز باید براساس تصویر افقی سقف باشد.
۵-۳-۱۰- در سقف‌های دارای شیب یک‌طرفه، کاشف باید ابتدا در فاصله افقی بین ۱۰۰ الی ۹۰۰ میلی‌متری سمت بلند قرار گیرد. تعداد و جانمایی کاشف‌های اضافی درصورت نیاز باید براساس تصویر افقی سقف باشد.
۵-۴- کشف دود به کمک تصاویر ویدیویی
۵-۴-۱- تمامی تجهیزات متعلق به سیستم کشف دود به کمک تصاویر ویدیویی شامل سخت‌افزار و نرم‌افزار باید دارای تاییدیه در زمینه کشف دود باشند.
۵-۴-۲- سیستم‌های کشف دود به کمک تصاویر ویدیویی باید با ملزومات فصول ۱، ۴، ۵، ۶ و ۱۰ کد NFPA 72 مطابق باشند.
۵-۴-۳- سیستم‌ها باید براساس ملزومات «طراحی مبتنی بر عملکرد» ذکرشده در قسمت ۵٫۳ NFPA 72 نسخه ۲۰۰۷ طراحی شوند.
۵-۴-۴- محل و فاصله کشف دود به کمک تصاویر ویدیویی باید در تطابق با ملزومات بند ۵٫۱۰٫۵ باشد.
۵-۴-۵- سیگنال‌های ویدیویی تولیدشده توسط دوربین‌ها به عنوان جزئی از سیستم کشف دود، تنها درصورتی مجاز به انتقال به سیستم‌های دیگر می‌باشند که از طریق اتصالاتی انجام شود که به همین منظور توسط سازنده تامین شده باشد.
۵-۴-۶- تمامی کنترل آلات و نرم‌افزارهای این سیستم‌ها باید در برابر تغییرات غیرمجاز محافظت شوند. تمامی تغییرات اعمالی به نرم‌افزار یا تنظیمات قطعات باید مطابق با فصل ۱۰ تست شوند.
۵-۵- کاشف‌های حریق حساس به انرژی تابشی (دتکتورهای شعله‌ای)
