ضوابط BS-EN54- شرایط طراحی


-حداقل صدای تولیدشده توسط یک آژیر الکترونیکی در محیط‌های معمولی، باید 65 دسی‌بل و در اتاق‌خواب 75 دسی‌بل باشد. تن صداي هشداردهنده اعلام حريق بايد متمايز از صداي ديگر وسايل هشداري باشد.-حداکثر صدای تولیدشده توسط یک آژیر الکترونیکی در محیط‌های معمولی،120 دسی‌بل می‌باشد.

به گزارش پایگاه خبری بهداشت، ایمنی و محیط زیست "بامنا"؛

هشداردهنده اعلام حریق

-حداقل صدای تولیدشده توسط یک آژیر الکترونیکی در محیط‌های معمولی، باید ۶۵ دسی‌بل و در اتاق‌خواب ۷۵ دسی‌بل باشد. تن صدای هشداردهنده اعلام حریق باید متمایز از صدای دیگر وسایل هشداری باشد.

-حداکثر صدای تولیدشده توسط یک آژیر الکترونیکی در محیط‌های معمولی،۱۲۰ دسی‌بل می‌باشد.

-صدای تولیدشده توسط آژیر باید حداقل ۵ دسی‌بل از متوسط صدای محیط و یا ۱۵ دسی‌بل از بالاترین صدای محیط بیشتر باشد. همچنین به ازاء دو برابرشدن فاصله آزاد و بدون مانع با مولد صدا ۶ دسی‌بل افت وجود خواهد داشت.

-کاهش قدرت صدای آژیر اعلام حریق، باید هنگام عبور از درب‌ها، برای درب‌های ضدحریق حداکثر ۳۰ دسی‌بل و برای درب‌های معمولی حداکثر ۲۰ دسی‌بل در نظر گرفته شود.

-فرکانس صدای تولیدشده توسط آژیر باید بین ۵۰۰ تا ۱۰۰۰ هرتز باشد.

-در محیط‌هایی که صدای بلند آژیر موجب ناراحتی شدید افراد خواهد شد یا افراد ناشنوا حضور و یا تردد دارند، لازم است هشداردهنده بصری مناسب نصب گردد.

-می‌توان از دتکتور‌های مجهز به آژیر داخلی یا پایه دتکتور آژیر‌دار برای افزایش قدرت هشدارهای سمعی استفاده نمود.

-حداکثر ارتفاع مجاز جهت نصب هشداردهنده اعلام حریق، ۲ متر از کف زمین می‌باشد.

چراغ نشانگر حریق‌(LED)

-چراغ و نشانگر اعلام حریق باید در مجاورت و یا بالای درب ورودی مکان نصب شوند.

-تعدد کاشف‌ها در یک فضا با یک درب ورودی، نیاز به تعدد نشانگرها ندارد.

-حداکثر فاصله مجاز برای یافتن و رویت چراغ نشانگر حریق از نقطه شروع زون، توسط شخص باید ۶۰ متر باشد.

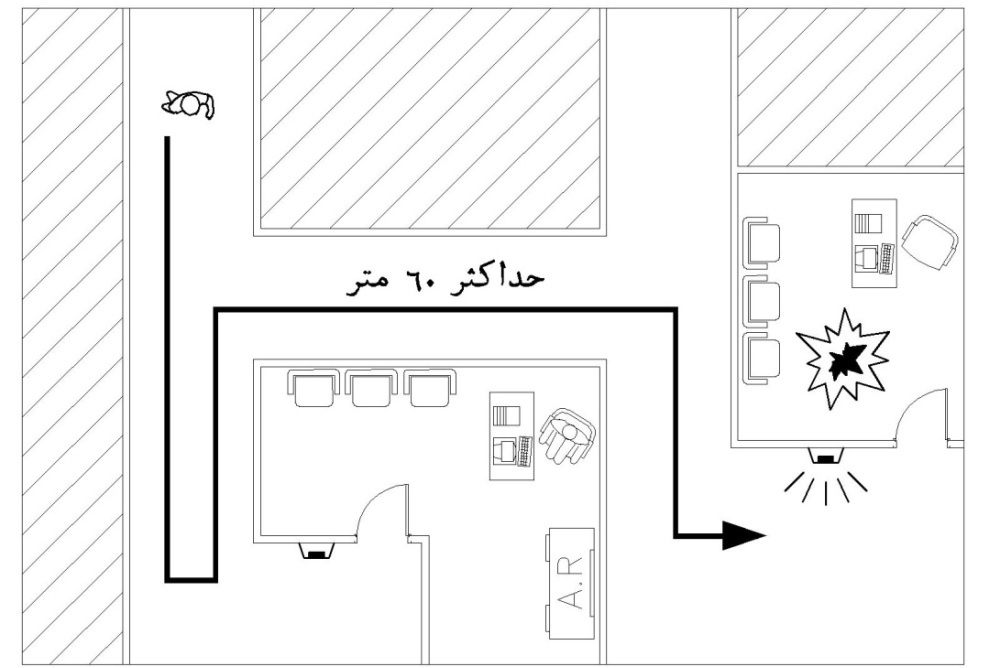

شکل ۱- حداکثر فاصله پیمایش توسط شخص تا نشانگر اعلام حریق

۰۱

شستی اعلام‌حریق

-شستی اعلام‌حریق باید در نقطه‌ای کاملاً روشن و قابل‌دسترس و در مسیر راه‌های خروجی به‌خصوص در راه‌پله‌ها، پاگردها و درب‌های خروجی نصب شود.

-در فاصله حداکثر ۵/۱ متری قبل یا بعد از هر خروجی باید یک شستی اعلام حریق نصب شود.

-نصب حداقل یک شستی اعلام حریق در هر طبقه ضروری است.

-حداکثر فاصله رسیدن به شستی از هر نقطه از ساختمان، برای مکان‌های کم‌خطر و میان‌خطر، باید ۴۵ متر و برای مکان‌های پرخطر، ۳۰ متر باشد.

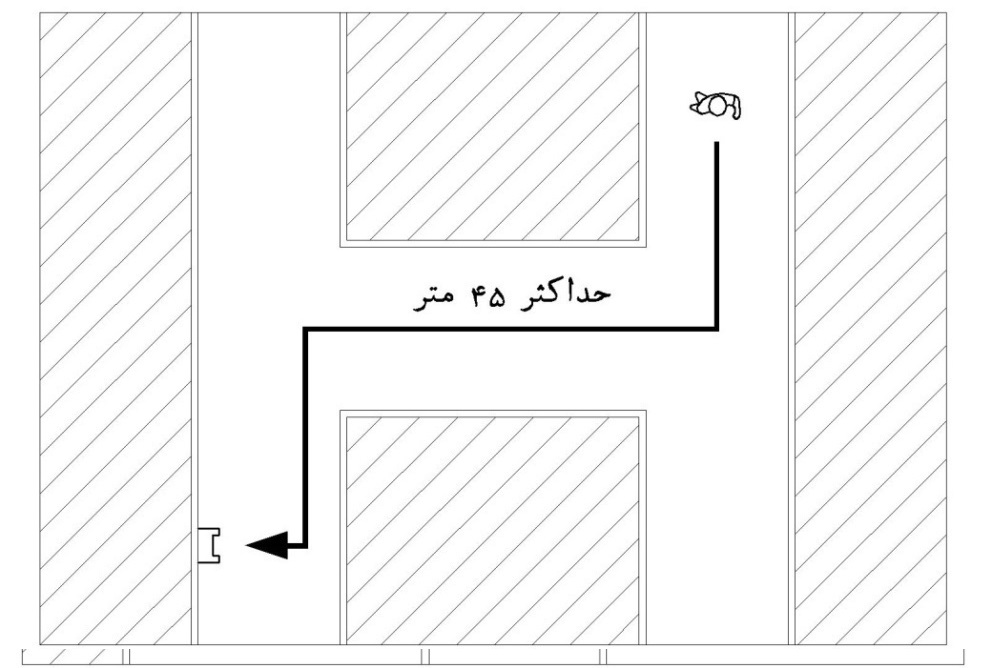

شکل ۲- حداکثر فاصله پیمایش تا شستی

۰۲

-حداکثر فاصله بین دو شستی برای مکان‌های کم‌خطر و میان‌خطر، باید ۴۵ متر و برای مکان‌های پرخطر، ۳۰ متر باشد.

-در‌صورتی‌که مسیر پیمایش قابل‌اندازه‌گیری نباشد، فاصله رسیدن به شستی از هر نقطه از ساختمان، در مسیر مستقیم حداکثر ۳۰ متر می‌باشد.

-حداکثر فاصله زمانی پخش آلارم حریق از زمان فشاردادن شستی نباید بیشتر از ۳ ثانیه باشد.

-در مکان‌های پرخطر مانند: کارگاه‌های نقاشی با مواد سلولزی، شستی باید در مجاورت کارگاه نصب شود.

-درصورت نصب شستی بصورت توکار، باید حداقل ۱۵ میلی‌متر آن، بیرون از دیوار قرار بگیرد و قابل‌رویت باشد.



کاشف

– نکات عمومی

۱-کاشف‌های خودکار باید به‌صورت مستقل و قابل‌دسترس نصب شوند.

۲-نصب کاشف‌ها حتی‌المقدور باید در سطوح قابل‌رویت و به‌صورت روکار باشد. درصورت نصب کاشف داخل سقف‌ کاذب یا فضاهایی نظیر آن، باید یک چراغ نشانگر حریق در زیر سقف یا فضای محصورشده نصب گردد.

۳-حداکثر فاصله کابل‌کشی از دستگاه مرکزی تا آخرین کاشف و تعداد موردقبول آن بر‌اساس اطلاعات کارخانه تولید‌کننده دستگاه باشد.

۴-تمامی قسمت‌های مختلف بنا، اعم از فضاهای اصلی یا فرعی‌ (شامل کانال‌های تأسیساتی، فضاهای پنهان و فضاهای داخلی سقف کاذب)‌ که دارای مواد قابل‌اشتعال باشد، باید مجهز به کاشف حریق گردد.

۵-حداقل فاصله افقی مجاز کاشف‌ها از دریچه‌های دمنده سقفی ‌(کولر، هواساز و …) ‌۱۰۰ سانتی‌متر می‌باشد.

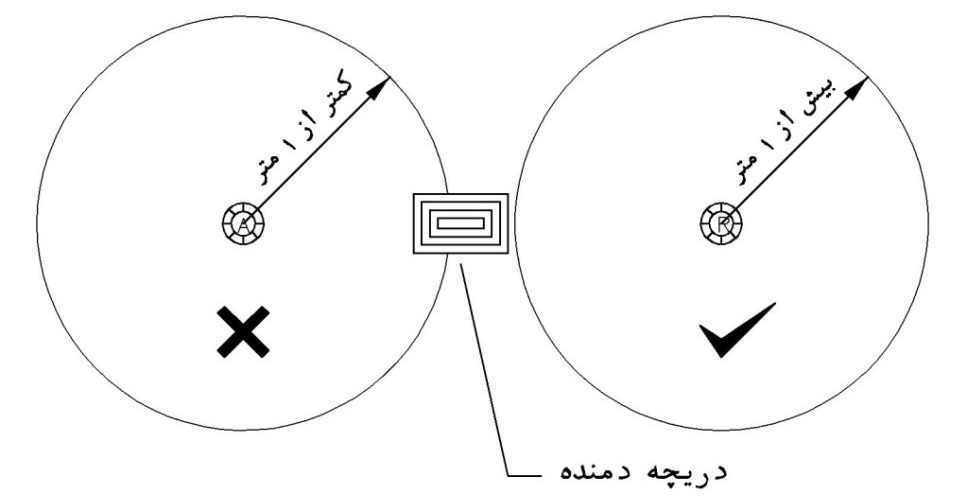

شکل ۳- حداقل فاصله کاشف از دمنده‌های سقفی

۰۳

۶-فاصله کاشف از دمنده‌های دیواری باید به‌گونه‌ای باشد که سرعت حرکت هوا در محل نصب کاشف، از ۱ متر بر ثانیه بیشتر نشود.

۷-فاصله کاشف تا دیوار کاذبی‌ (پارتیشن)‌ که کمتر از ۳۰ سانتی‌متر با سقف فاصله داشته باشد، نباید کمتر از ۵۰ سانتی‌متر باشد.

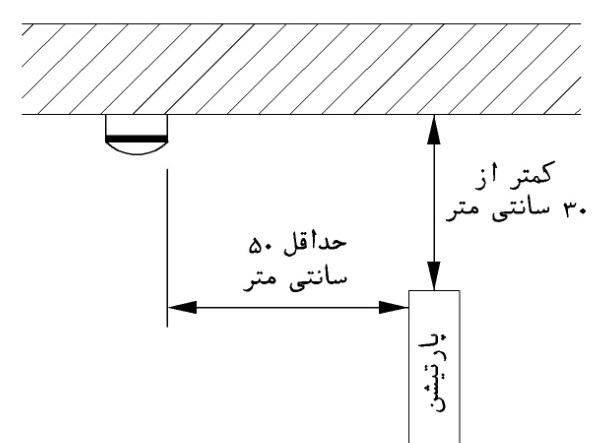

شکل ۱-۴ فاصله کاشف از دیوار کاذب

۰۴ -۱

در‌صورتی‌که فاصله بالای دیوار کاذب تا سقف، کمتر از ۲۰ سانتی‌متر باشد، هر فضا باید به‌عنوان یک قسمت جداگانه محسوب شده و با کاشف حریق پوشش داده شود.

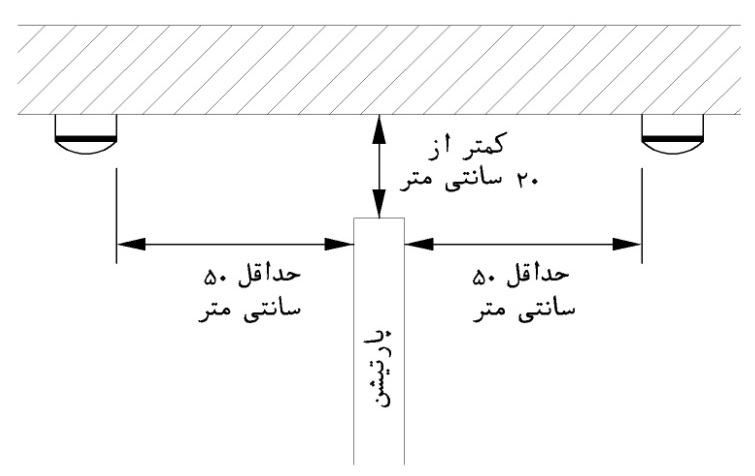

شکل ۲-۴ فاصله کاشف از دیوار کاذب

۰۴ -۲

۸-در یک برآمدگی سقف با اندازه متغیر، ملاک عمل در طراحی، کمترین برآمدگی خواهد بود.

۹-در فرورفتگی‌های با عمق بیش از ۸۰ سانتی‌متر، نصب کاشف الزامی می‌باشد.

۱۰-در سقف‌های کاذب با عمق بیش از ۸۰ سانتی‌متر، نصب سیستم اعلام‌ حریق ضروری است. درصورت آلودگی محیط و دشواری دسترسی تعمیر و نگهداری، استفاده از کاشف مناسب توصیه می‌گردد.

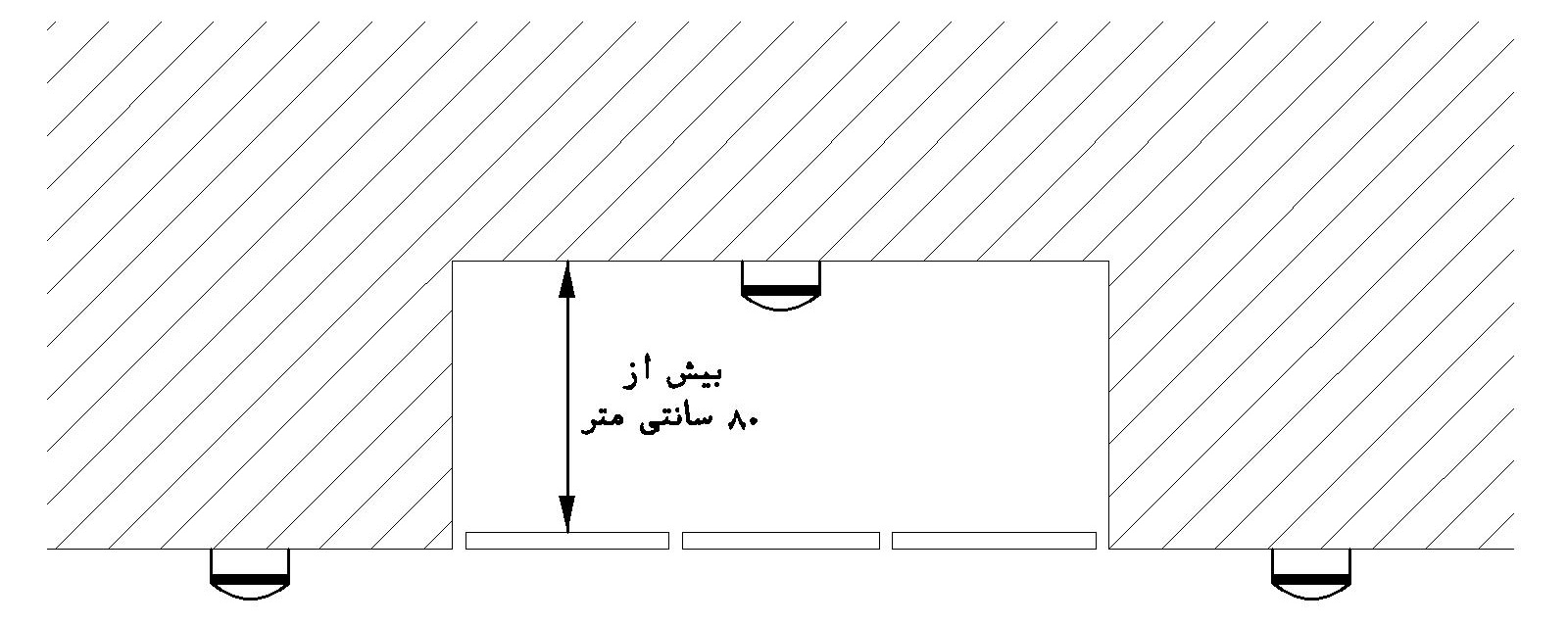

شکل ۵- نصب کاشف داخل سقف ‌کاذب

۰۵

۱۱-درصورتی‌که داخل سقف ‌کاذبی با ارتفاع کمتر از ۸۰ سانتی‌متر، تراکم مواد قابل‌اشتعال نظیر: کابل و سیم برق، زیاد باشد و یا طبق ارزیابی ریسک خطر توسط کارشناسان، ضرورت نصب کاشف تشخیص داده شود، لازم است داخل سقف‌ کاذب کاشف نصب شود.

۱۲-در ویدهای با ارتفاع کمتر از ۵/۱ متر که فاقد تهویه می‌باشند، کاشف باید در محدوده ۱۰ درصدی ارتفاع وید یا ۱۲۵ میلی‌متری زیر سقف هر کدام که بزرگتر باشد، نصب گردد. ویدهای با ارتفاع بیش از ۵/۱ متر، مانند اتاق در نظر گرفته شده و عمل به تمامی ضوابط مربوط به آن الزامی است.

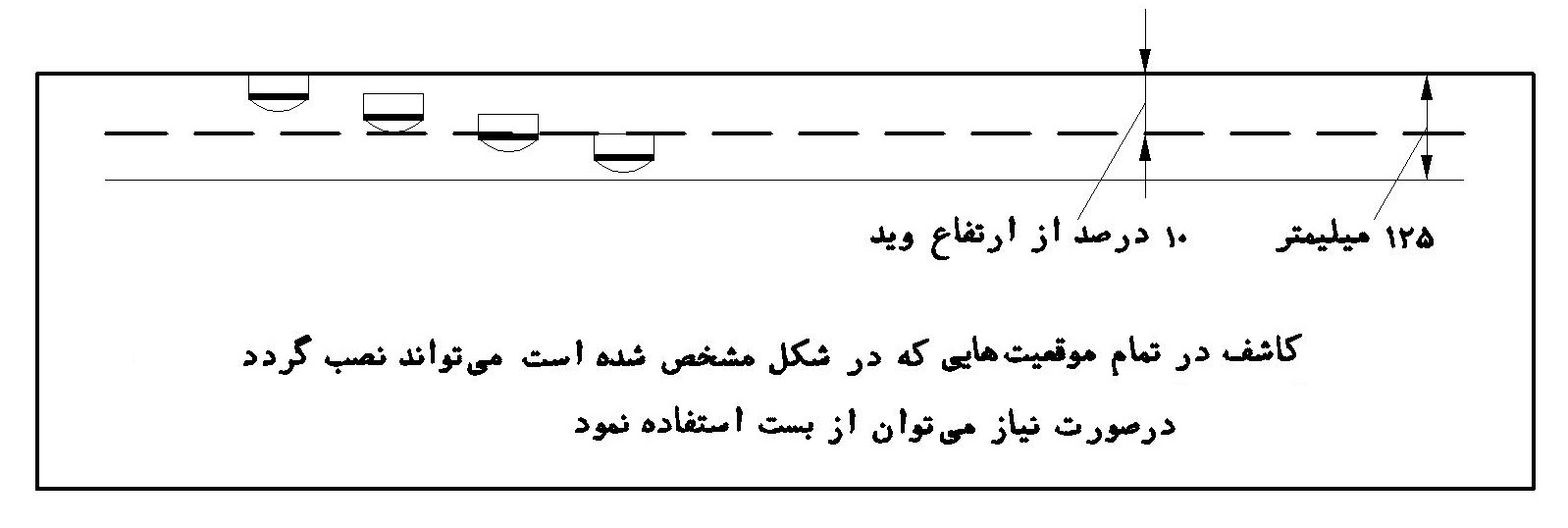

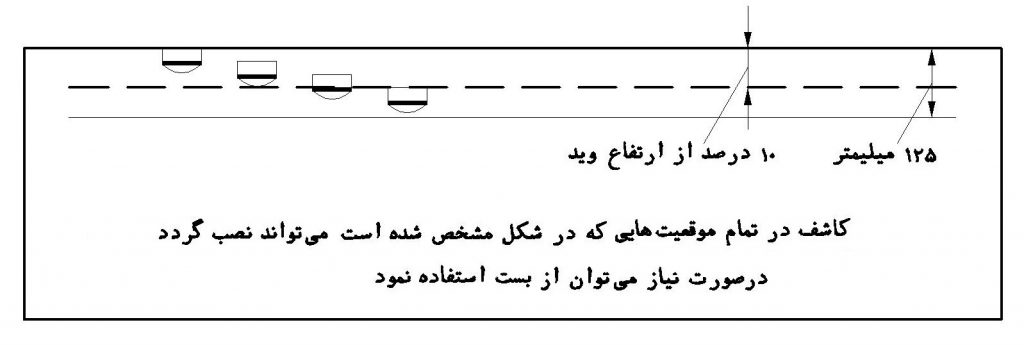

شکل ۶- نصب کاشف در محدوده فوقانی وید

۰۶

۱۳-کاشف باید از سیستم روشنایی حداقل به اندازه دو برابر ارتفاع روشنایی، فاصله داشته باشد.

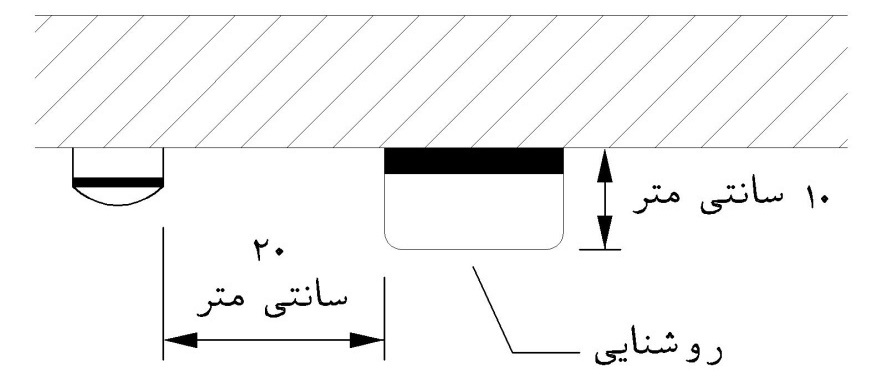

شکل ۷- فاصله کاشف از سیستم روشنایی

۰۷

۱۴-حداکثر فاصله شعاعی مجاز کاشف‌ها از درهای ورودی/خروجی یا آسانسورها، ۱۵۰ سانتی‌متر می‌باشد.

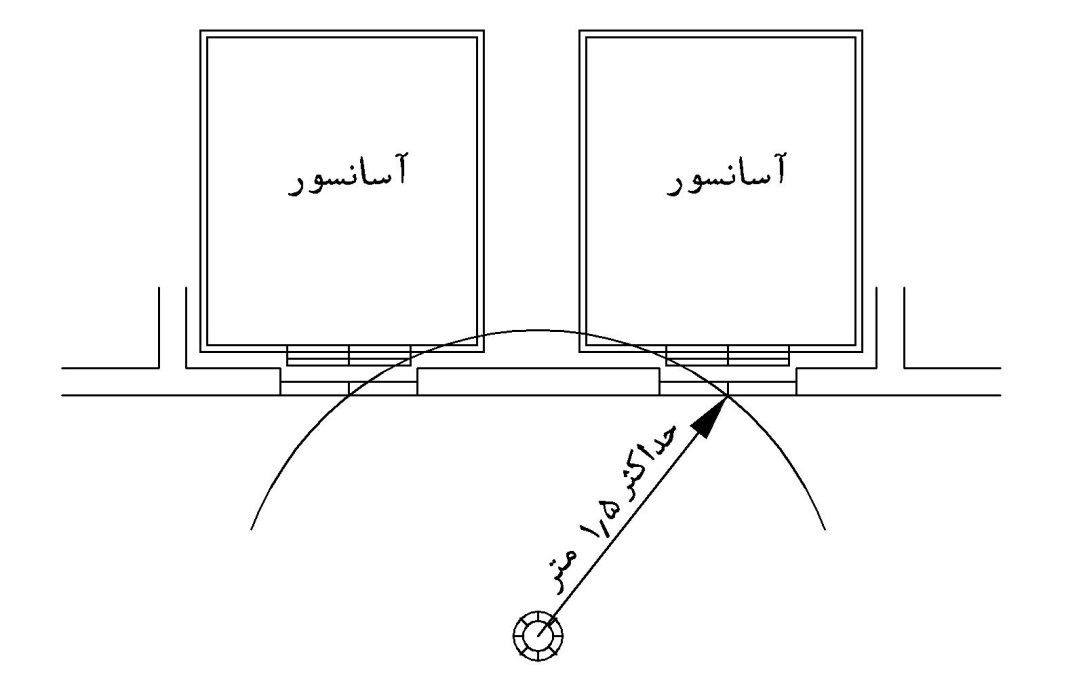

شکل ۸- حداکثر فاصله نصب کاشف از درب‌ها

۰۸

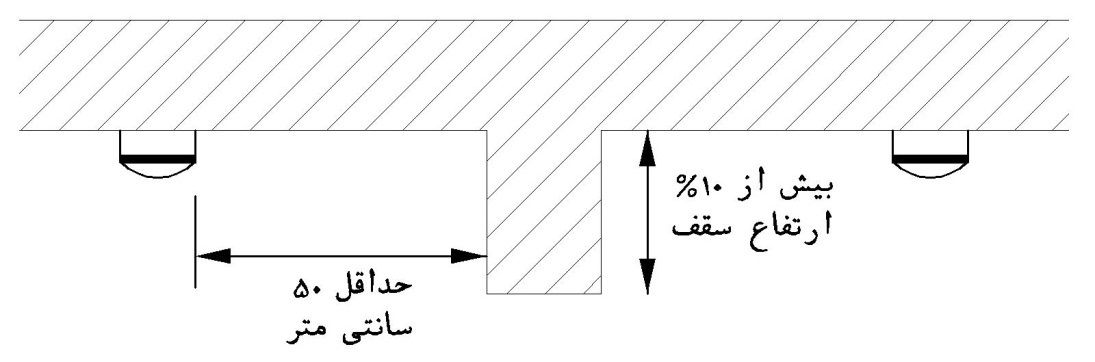

۱۵-اگر در سقف، تیر یا برآمدگی با ارتفاعی بیش از ‌۱۰درصد ارتفاع سقف ‌(نسبت به کف تمام شده) ‌وجود داشته باشد، هر قسمت از سقف به عنوان یک منطقه مجزا محسوب شده و حداقل فاصله مجاز نصب کاشف تا برآمدگی ۵۰ سانتی‌متر می‌باشد.

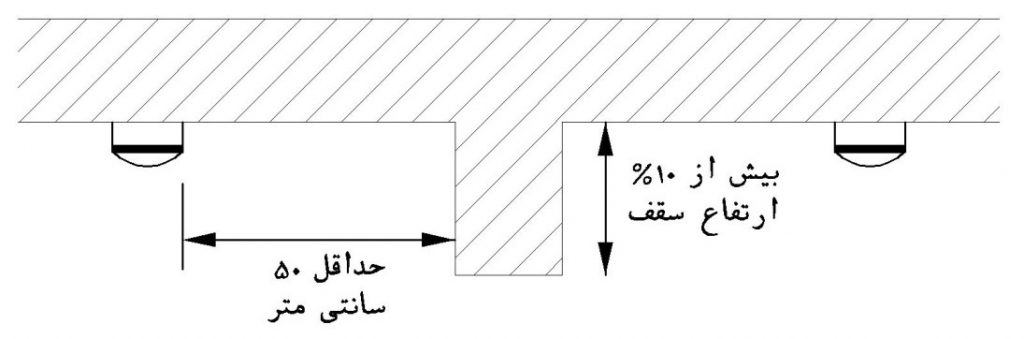

شکل ۹- حداقل فاصله کاشف از برآمدگی و تیر در سقف

۰۹

۱۶-برآمدگی‌ها و فرورفتگی‌های کمتر از ۲۵ سانتی‌متر در زیر سقف را می‌توان نادیده گرفت.

۱۷-رستوران‌ها، ادارات دولتی، بیمارستان‌ها، ساختمان‌های کم‌ارتفاع گسترده و فضاهای سرپوشیده عمومی باید به سیستم اعلام‌ حریق مرحله‌ای ‌(Positive‌Alarm Sequence)‌ مجهز گردند. جهت کسب اطلاعات بیشتر به استاندارد BS-EN 58-39 part 1 نسخه ۲۰۰۸ مراجعه شود.

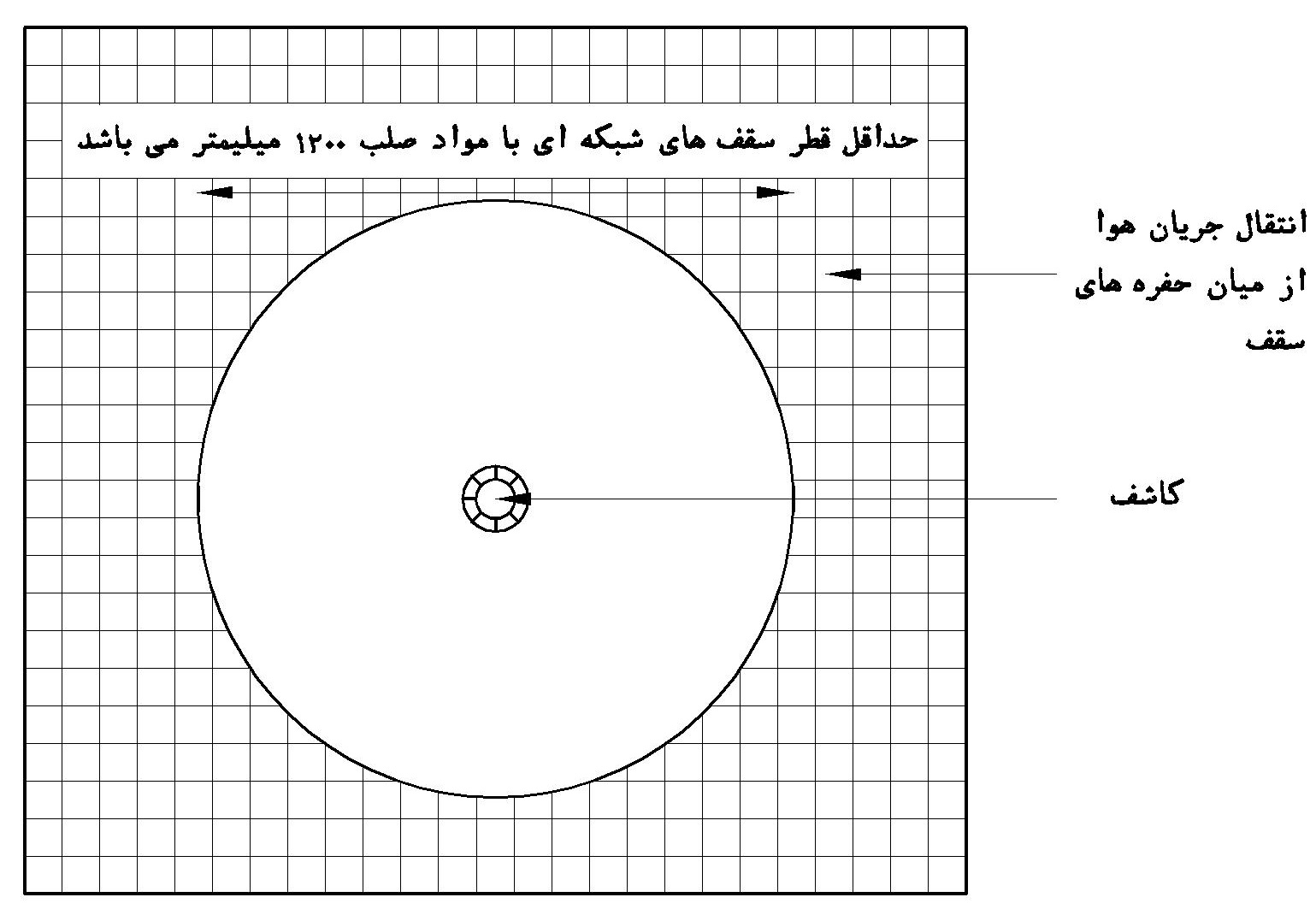

۱۸-در سقف‌های مشبکی که جریان هوا از آن عبور می‌کند، محل نصب کاشف‌ها باید به‌گونه‌ای باشد که در شعاع ۶۰۰ میلی‌متری آن روزنه‌ای که از آن جریان هوا عبور کند، وجود نداشته باشد.

شکل ۱۰- کاشف نصب شده بر روی سقف مشبک

۱۰

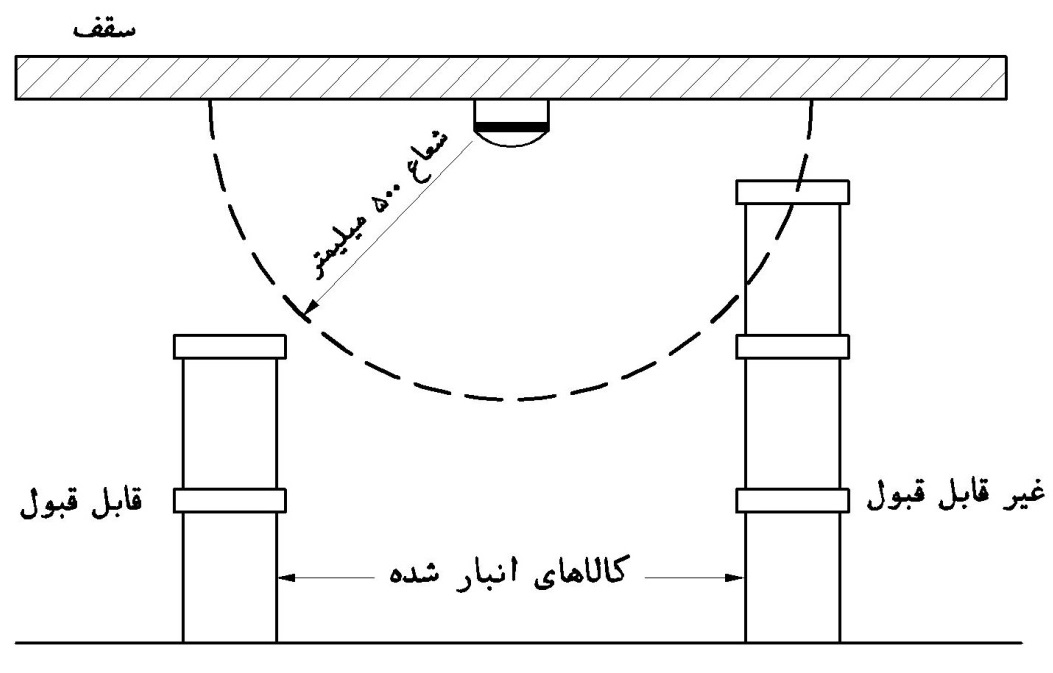

۱۹-حداقل فاصله دستگاه‌ها، قفسه‌ها، کالاهای انبارشده و از این قبیل موارد، با کاشف‌های نصب‌شده، ۵۰۰ میلی‌متر می‌باشد.

شکل ۱۱- پاکسازی فضای پیرامون کاشف

۱۱

۲۰-برای سقف‌های شیب‌دار با عمق کمتر از ۶۰۰ میلی‌متر، جانمائی کاشف‌های دودی مانند سقف‌های مسطح در نظر گرفته می‌شود. این مقدار برای کاشف‌های دودی ۱۵۰ میلی‌متر می‌باشد.

۲۱-برای سقف‌های شیب‌دار با عمق بیش از ۶۰۰ میلی‌متر، به دلیل پوشش بیشتر کاشف‌های دودی باید در محدوده ۶۰۰ میلی‌متری فوقانی سقف نصب گردند. این مقدار برای کاشف‌های دودی ۱۵ میلی‌متر می‌باشد.

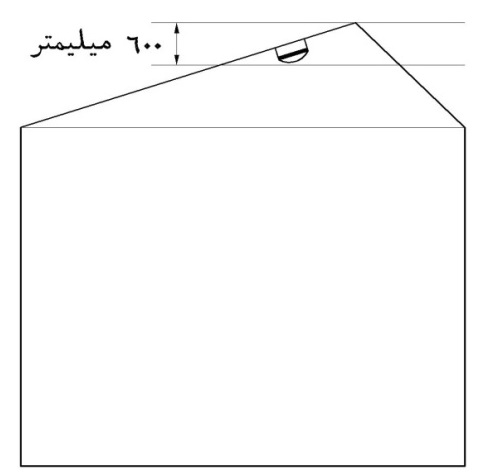

شکل ۱۲-نصب کاشف‌های دودی در سقف‌های شیب‌دار

۱۲-۱

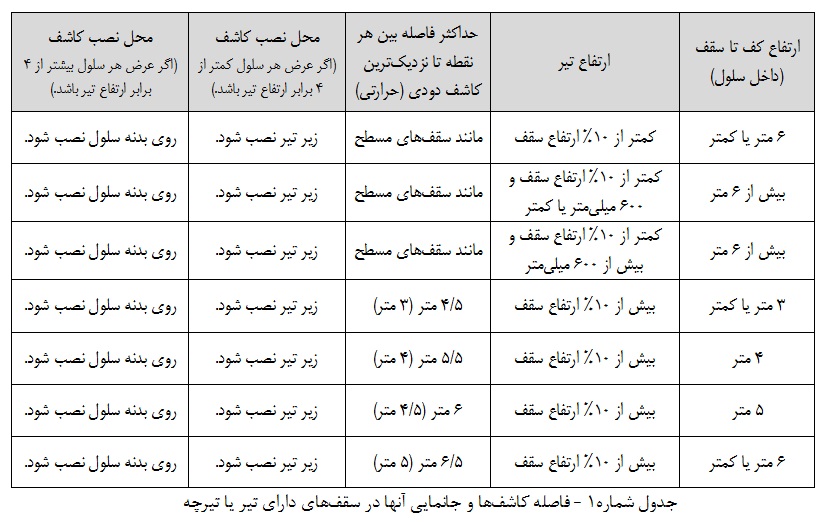

جدول شماره ۱

Jadval 1

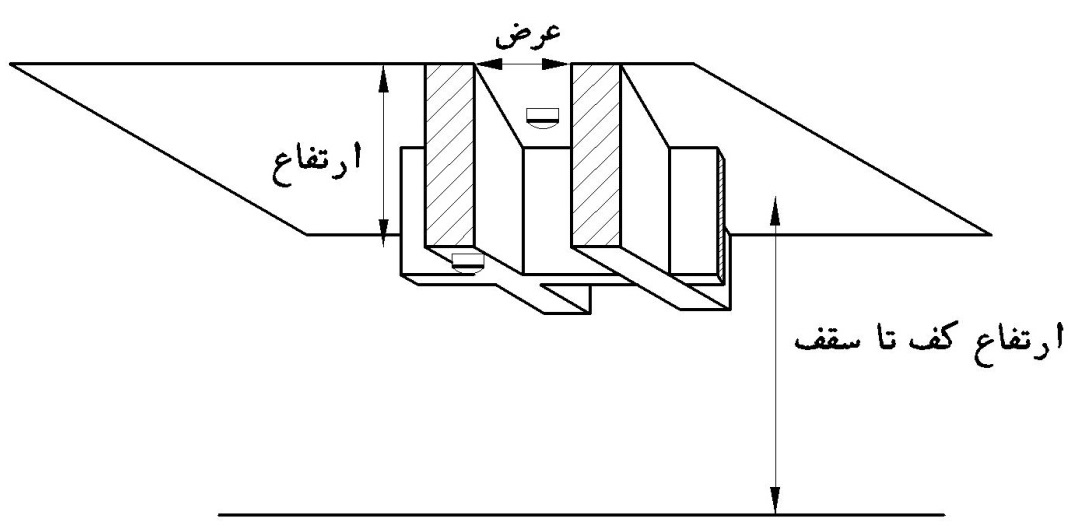

شکل ۱۳- مربوط به جدول شماره ۱

۱۳

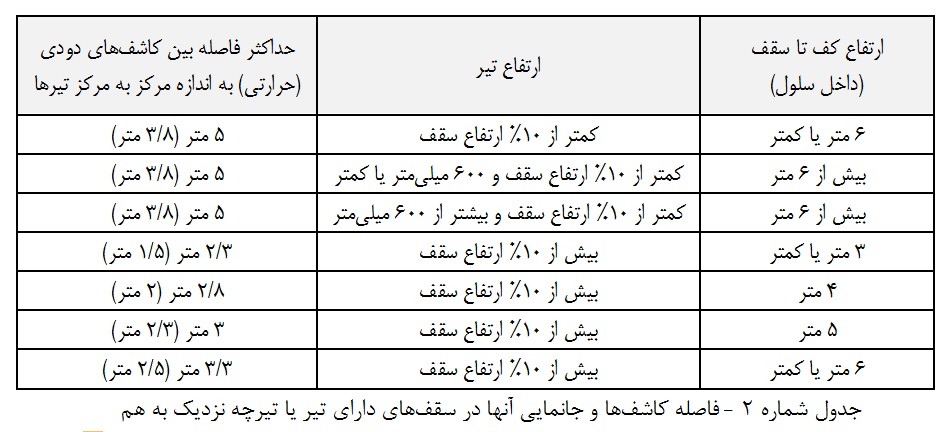

جدول شماره ۲

Jadval 2

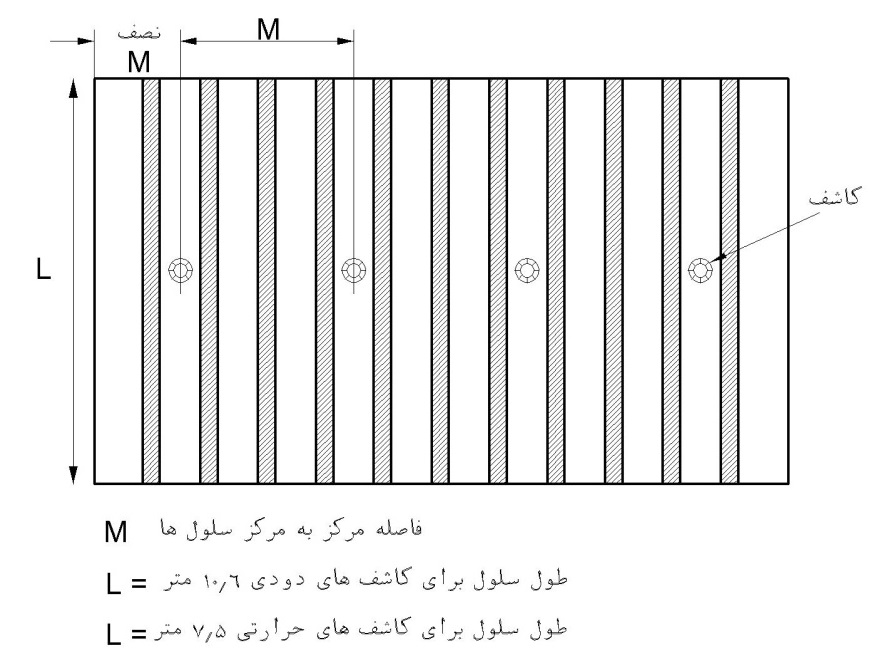

شکل ۱۴- مربوط به جدول شماره ۱

۱۴
