تجهیزات ضد انفجار، جهت جلوگیری از حریقهای شدید


bartec-junePR-2014
برخی از محیط‌ها، محیط‌های پر خطر یاHazardous area  هستند. مانند: پالایشگاه‌ها، پتروشیمی‌ها، سکوهای نفتی، انبارهای باروت، معادن ذغال سنگ و انبار غلات و غیره. در این محیط‌ها معمولا گازهای پرخطر مانند: Hydrogen و Acetylene وجود دارند.

به گزارش پایگاه خبری بهداشت، ایمنی و محیط زیست "بامنا"؛

محمد حسین بهرامی، مدیر بازاریابی و برنامه‌ریزی شرکت دانش گستر بامداد

m.bahrami@dgb-co.com

تجهیزات ضد انفجار، جهت جلوگیری از حریقهای شدید



برخی از محیط‌ها، محیط‌های پر خطر یاHazardous area  هستند. مانند: پالایشگاه‌ها، پتروشیمی‌ها، سکوهای نفتی، انبارهای باروت، معادن ذغال سنگ و انبار غلات و غیره. در این محیط‌ها معمولا گازهای پرخطر مانند: Hydrogen و Acetylene وجود دارند.

گروه‌بندی گازهای پرخطر:

گروه I مربوط به محیط‌هایی که در معرض گازهای موجود در معادن قرار می‌گیرند.

گروه II مربوط به محیط‌هایی که در معرض گازها و بخارهای موجود در سایر صنایع قرار می‌گیرند.

یک تقسیم‌بندی دیگر نیز وجود دارد که گازها را از نظر پرخطر بودن به سه دسته A , B , C تقسیم می‌کند:

گروه IIA  مانند گاز Propane (خطر نسبتا کمتر)

گروه IIB مانند گاز Ethylene   (خطر متوسط)

گروه IIC مانند گاز Hydrogen (پرخطرترین)

تقسیم‌بندی محیط‌های پرخطر از لحاظ مدت زمان و تناوب زمانی حضور یک اتمسفر انفجاری، در سه ناحیه اصلی Zones طبقه‌بندی می‌گردند:

Zone 0 محیطی که ترکیب گاز و هوای قابل انفجار یا به صورت دائمی و یا برای مدت طولانی حضور دارد. مانند: فضای داخل مخزن بنزین

Zone 1 محیطی که در آن تحت شرایط عادی ممکن است ترکیب گاز و هوای قابل انفجار پدید آید. مانند: اتاق پمپ‌های مواد قابل‌اشتعال

Zone 2 محیطی که تحت شرایط عادی ترکیب گاز و هوای قابل انفجار وجود ندارد و اگر احتمالا پدید آید، مدت زمان آن کوتاه است. مانند: مناطق مجاور مخازن حاوی مواد قابل انفجار

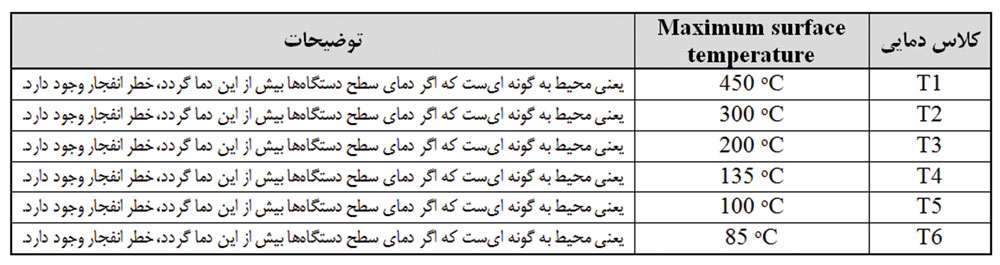

طبقه‌بندی حرارت

خطر انفجار در مناطق مستعد خطر با افزایش حرارت محیط و یا حرارت سطوح دستگاه‌ها افزایش می‌یابد. از این رو دماها به شش گروه تقسیم می‌گردند:

جدول ۰۱

جدول-۰۱

انواع حفاظت‌ها برای تجهیزات برقی در محیط‌های پرخطر

تجهیزات برقی باید به گونه‌ای طراحی گردند که جرقه‌ای از آن خارج نگردد. برای این امر چندین روش وجود دارد:

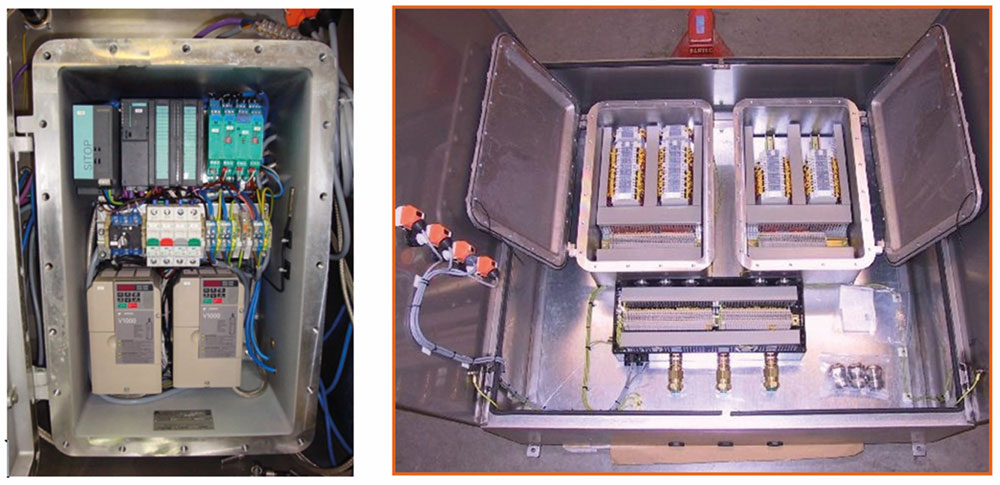

Ex d (Flame Proof) محفظه این تجهیز به گونه‌ای ساخته شده که جرقه در حالت قطع و وصل، اتصال کوتاه و غیره به بیرون راه پیدا نکند. در این نوع محفظه‌ها، دریچه‌های خیلی باریکی وجود دارد که جرقه در مسیر آن هدایت می‌شود و در طول حرکت در این دریچه‌ها دمپ می‌گردد. این محفظه‌ها معمولا از جنس stainless steel و یا آلومینیوم می‌باشند. درون این محفظه‌ها معمولا هر نوع تجهیز الکتریکی معمولی می‌توان قرار داد. معمولا برای ساخت موتورها، سوئیچ‌ها، جعبه تقسیم‌ها، پنل‌ها و غیره از این نوع حفاظت استفاده می‌شود.

شکل ۰۰۱

۰۰۱

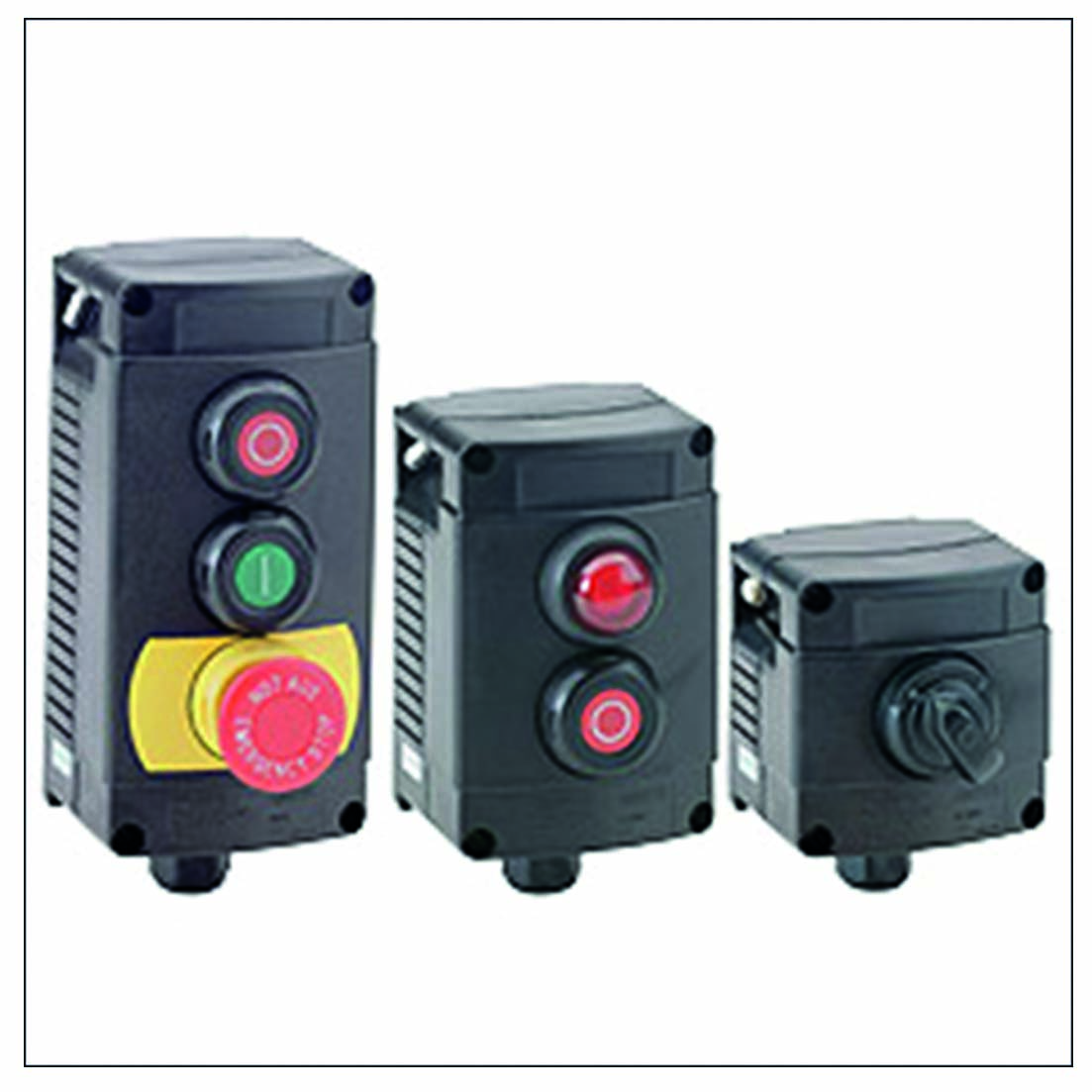

Ex e (Increased Safety) درون این نوع محفظه حتما باید تجهیزات ضد انفجار استفاده کرد. این محفظه برای ایمنی بیشتر آن تجهیزات می‌باشد. مانند: LSC های ضد انفجار که داخل آن‌ها شاسی و چراغ سیگنال ضد انفجار و غیره استفاده می‌شود. جنس بدنه این نوع تجهیزات معمولا GRP (Glass Reinforce Polyester) می‌باشد.

شکل ۰۰۲

۰۰۲

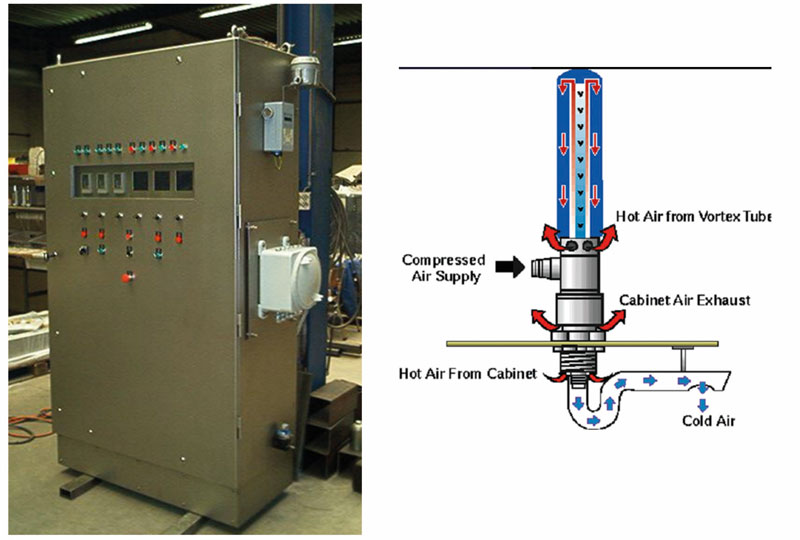

Ex P (Pressurized Panel) در این نوع محفظه یا پنل، گاز نیتروژن دائما داخل محفظه سیرکوله می‌شود تا کوچک‌ترین جرقه‌ای را دمپ کند.

شکل ۰۰۳

۰۰۳

Ex i (Intrinsic Safety) در این تجهیزات از مدارات الکترونیکی استفاده می‌شود که تجهیز را به طور ذاتی Safe و بدون جرقه می‌سازد.

انواع دیگری از حفاظت‌ها وجود دارد که امروزه استفاده نمی‌گردند و اکثر تجهیزات برقی ضد انفجار از روش‌های فوق استفاده می‌کنند.

شکل ۰۰۴

BARTEC-gross

شکل Bartec

Bartec سازنده معروف تجهیزات ضد انفجار

شرکت Bartec یک شرکت آلمانی است که دارای چندین کارخانه در سراسر جهان می‌باشد. این شرکت جزء صد شرکت برتر نوآور در آلمان شناخته شده و

برندهای متعددی را نیز خریداری کرده است.



دانش گستر بامداد

شرکت دانش گستر بامداد، تامین‌کننده تجهیزات ضد انفجار و نمایند شرکت Bartec و چند برند اروپایی و آسیایی دیگر می‌باشد.



معرفی محصولات ضد انفجار

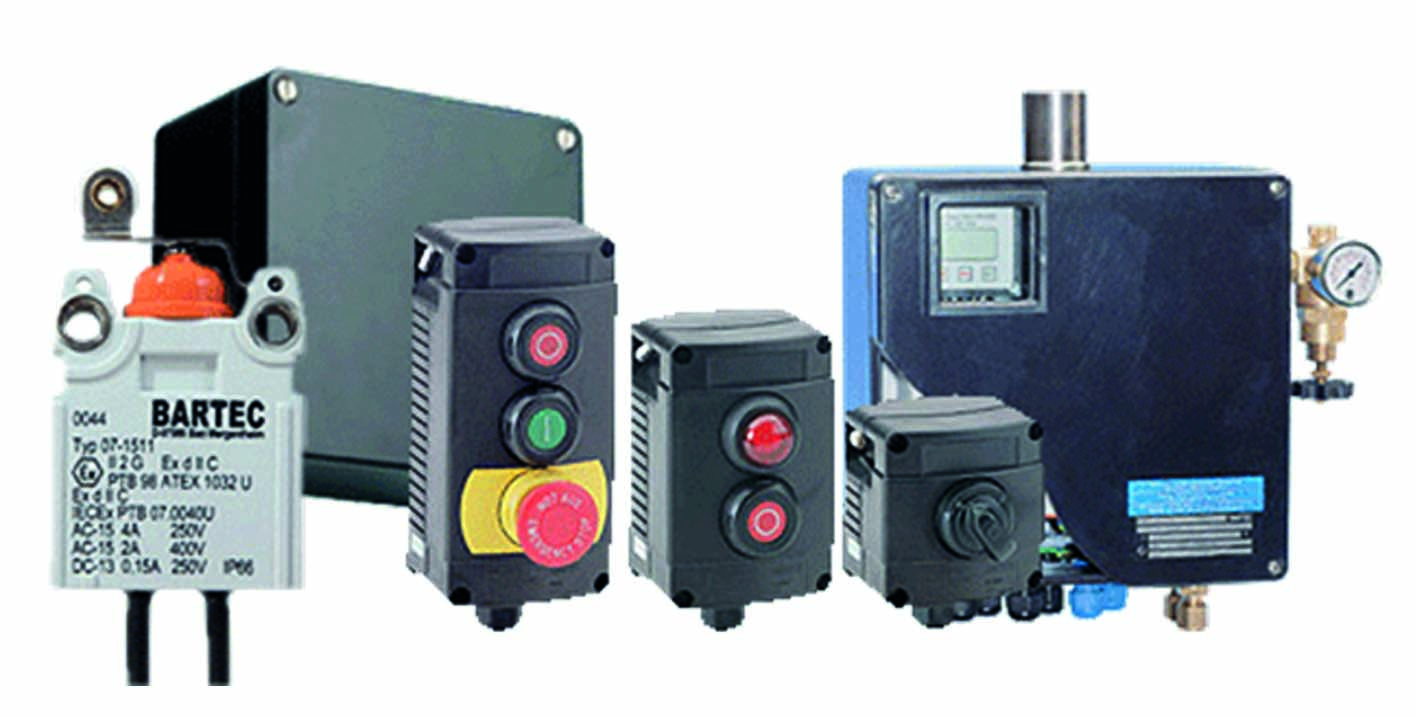

شکل ۰۰۵ (Explosion Proof Control and Connection Equipment)

۰۰۵

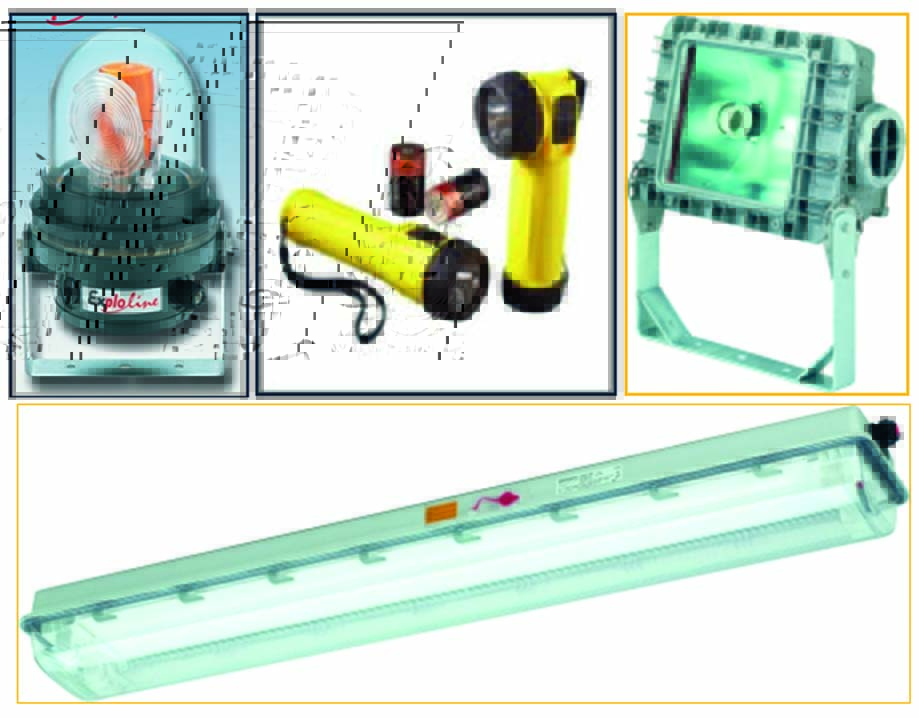

شکل ۰۰۶ (انواع چراغ‌های ضد انفجار)

۰۰۶

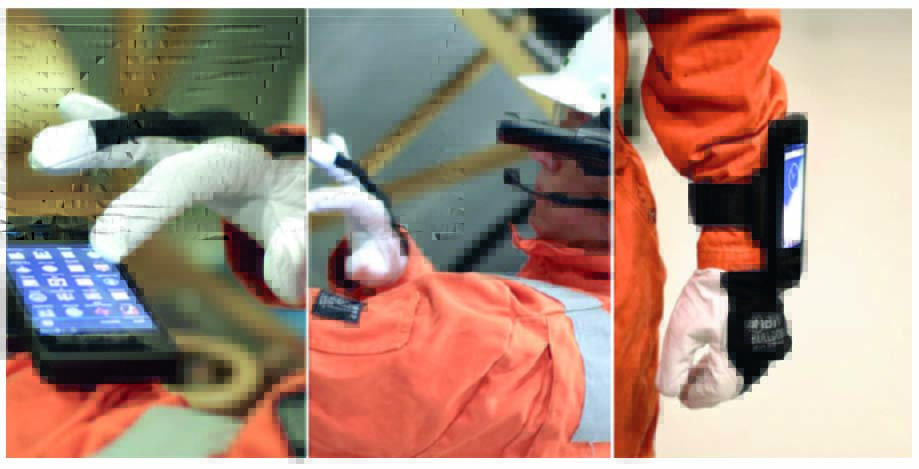

شکل ۰۰۷ (تلفن موبایل ضد انفجار و صنعتی)

۰۰۷

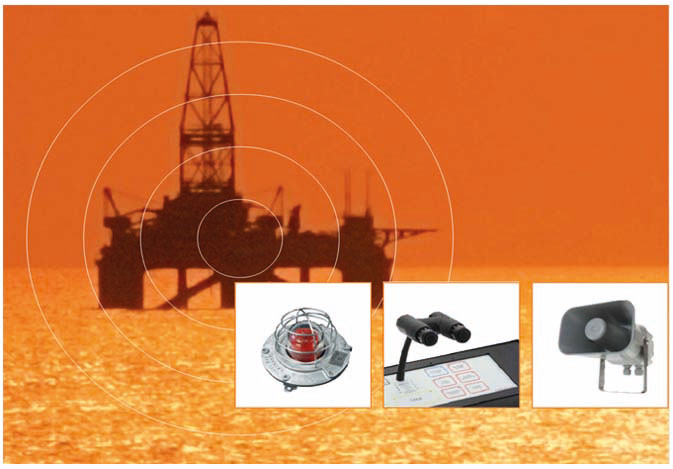

شکل ۰۰۸ (سیستم Paging  ضد انفجار)

۰۰۸

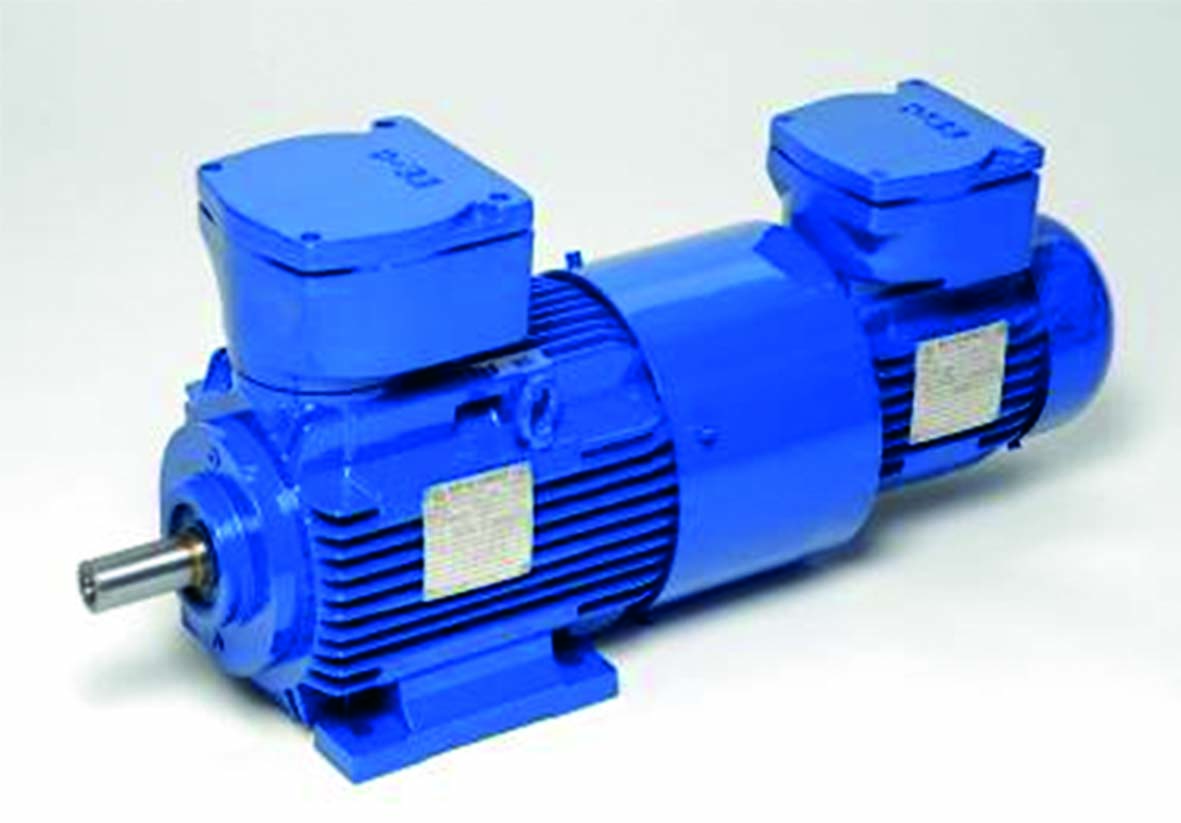

شکل ۰۰۹ (موتور ضد انفجار)



۰۰۹
